故障電弧探測器

第一節  產品簡介

       本產品為DT-200/DH故障電弧探測器，產品遵循國標GB14287.4-2014：電氣火災監控系統第四部分-故障電弧探測器。故障電弧探測器可以對所測線路中的故障電弧（故障并聯電弧、故障串聯電弧）進行有效的監測和區分，當檢測到線路中存在引起火災的故障電弧時，進行現場聲光報警，并將故障電弧信號傳輸至電氣火災監控設備，以實現預警火災發生的目的。故障電弧探測器適用于有幾率發生電氣火災的商業建筑、賓館、工廠、庫房、圖書館、辦公室、家庭住宅、娛樂場所、應用領域廣泛至各行行業。

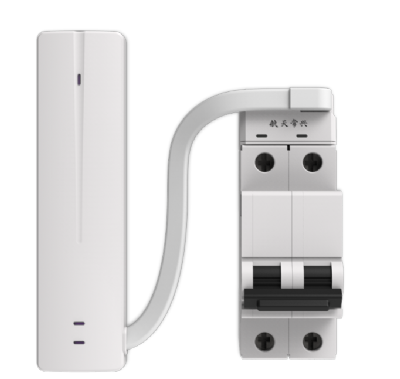

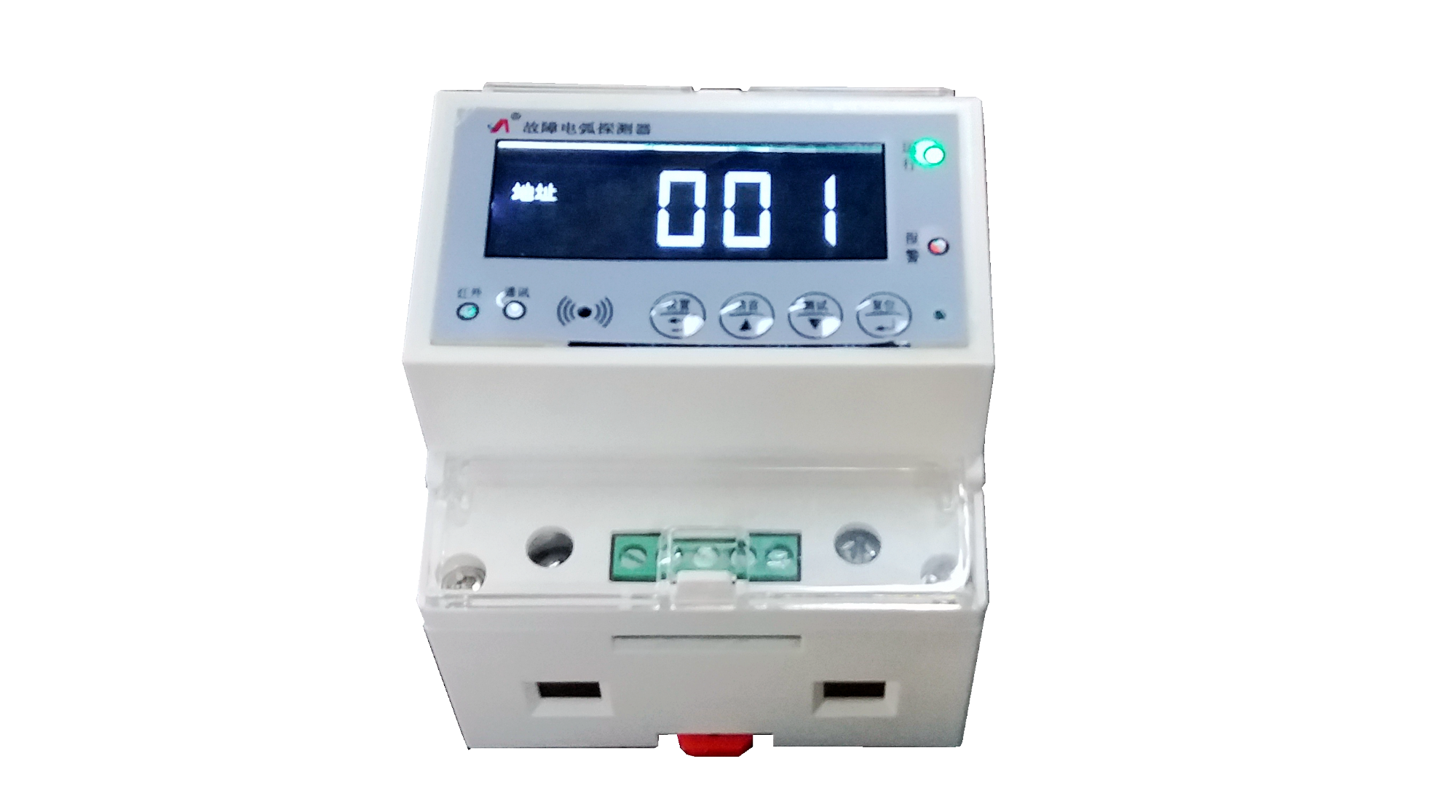

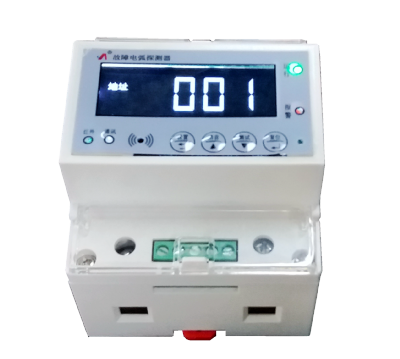

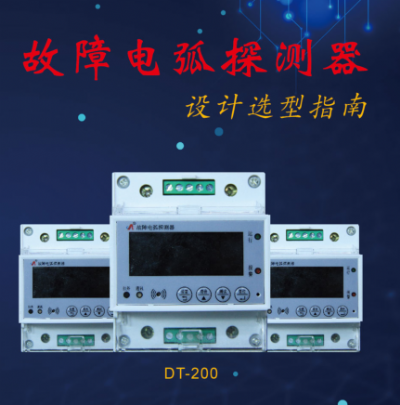

產品外觀圖片

第二節 產品特點和技術參數

       DT-200/DH型故障電弧探測器能夠監測線路中串、并聯故障電弧，發出現場聲光報警，同時將監測數據通過RS485總線通知電氣火災監控設備。如果監控現場沒有電氣火災監控設備，故障電弧探測器也可以獨立工作，同時也可以配接智能數據傳輸單元，通過無線傳輸模式將數據共享于智能管控云平臺大數據終端，同時可推送到手機微信數據業務客戶端，以便于管理人員在第一時間得到及時可靠的故障電弧預警信息。

   ● 額定電壓：AC220V/50Hz                ● 電流等級：0-63A根據空開型號選定

   ● 動作時間：＜0.5s                     ● 警報聲壓：70dB

   ● 通訊方式：RS485總線                  ● 通訊距離：＜1500m

   ● 環境溫度：0℃-40℃                   ● 相對濕度：小于95％

   ● 場所要求：有防雨設施                 ● 安裝方式：標準導軌安裝

第三節  外形尺寸

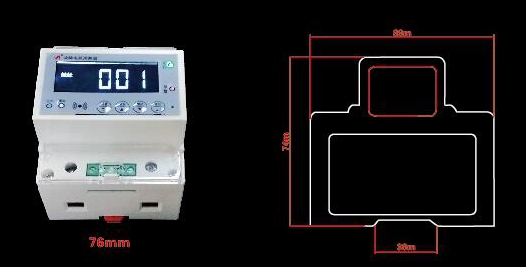

外形尺寸圖

第四節 系統構成：

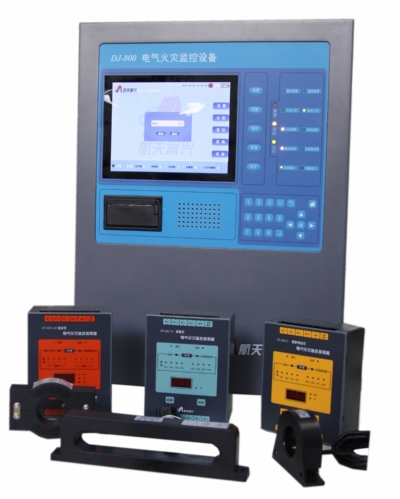

       此產品除能獨立式工作外還能與本公司生產的DJ800型電氣火災監控設備構成系統工作，也可以通過本公司生產的智能數據傳輸單元（iDTU）連接云服務大數據平臺，實現無線數據監控、傳輸。

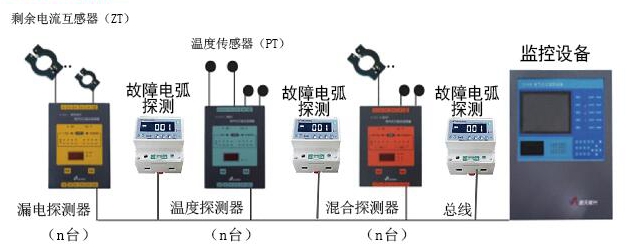

系統組網構成

第五節 產品安裝、調試使用指導

       本產品為DT-200/DH故障電弧探測器，產品遵循國標GB14287.4-2014電氣火災監控系統第4部分：故障電弧探測器，故障電弧探測器可以對接入線路中的故障電弧（包括故障并聯電弧、故障串聯電弧）進行有效的檢測和區分，當檢測到線路中存在引起火災的故障電弧時，進行現場的光報警，并將電弧信號傳輸給上端服務器，以實現預警火災發生的目的。

       故障電弧探測器適用于有幾率發生電氣火災的商業建筑、賓館、工廠、庫房、圖書館、辦公室、家庭住宅、以及娛樂場所。

技術特點：

       DT-200/DH故障電弧探測器能夠檢測線路中符合標準要求的并聯故障電弧，發出現場光報警，并將檢測結果通知給上位機。本產品能夠檢測線路中符合標準要求的串聯故障電弧，發出現場光報警，并將檢測結果通知給上位機。本產品可以通過恒流源方式或 RS485 方式與上位機進行實時的通訊，將電路中故障電弧狀態上傳。

技術參數：

主要功能

消音、測試

       故障電弧探測器具有試驗消音、測試功能，可以消除故障電弧探測器的報警聲音，當故障電弧探測器檢測到故障電弧后，發出聲光報警，可以通過面板上的消音按鍵消除產品的報警聲音，消音后報警燈狀態將維持不變。當故障電弧探測器處于無報警狀態下，按下測試按鍵可測試故障電弧探測器能否正常報警，確認探測器功能正常，按下復位按鍵將裝置切換至正常工作狀態。

復位

       故障電弧探測器具有復位測試功能，如果故障電弧探測器出現故障或者故障電弧探測器出現電弧報警后，可以通過按復位按鈕來對故障電弧探測器進行復位操作，來消除故障或者恢復正常檢測狀態。

報警上傳

       故障電弧探測器具有信號上傳功能， 故障電弧探測器可以通過 RS485 串口與上端電氣火災監控設備進行通訊，可以將正常信號和報警信號上傳，并可通過上端電氣火災監控設備對下端故障電弧探測器進行報警復位。實現了智能統一控制管理。

通訊指示

       故障電弧探測器擁有通訊指示功能，當故障電弧探測器與上端監控設備保持正常通訊連接時，通訊指示燈將持續閃爍。當沒有連接上端監控設備時，通訊燈保持熄滅狀態。
